国军标151B学习记录
国标内容
国军标GJB151B-2013（目前是2013版本），军用设备和分系统电磁发射和敏感度要求与测量标准，参考国外军标（主要是美国军标MIL）对老标准作了修订，对一些指标作出了更严格的要求。《GJB 151B-2013 军用设备和分系统电磁发射和敏感度要求与测量》作为国家军用标准，于2013年7月10日发布，并于2013年10月1日开始实施，并替代了
GJB 151A、GJB 152A。国军标GJB151B-2013（目前是2013版本），军用设备和分系统电磁发射和敏感度要求与测量标准。
适用条件
GJB 151B里面的全部EMC试验并非全部都是必需要做的，依据军工安装平台不同，例如水面舰船、潜艇、陆军飞机(含航线保障设备)、海军飞机、空军飞机、空间系统(含运载火箭)、陆军地面、海军地面、空军地面等类别，对每个类别试验项目对每种平台的适用性标准里面都有相应的条款规定。
对于要求进行EMC试验的军标电子设备，通常在所有试验项目中，如下的5个项目是最主要的，也是必需要做的。
- CE102 10kHz～10MHz电源线传导发射测试
- CS101 25Hz~50kHz电源线传导敏感度
- CS114 10kHz~400MHz电缆束注入传导敏感度
- RE102 10kHz~18GHz电场辐射发射
- RS103 10kHz~40GHz电场辐射敏感度
对装载于舰船和飞机上的设备，还往往要求做CE101、CS115、CS116、RE101、RS101中的一些项，连同前述的5项，总的必做试验项目在7项到9项之间。其余项目由订购单位根据有关规范确定是否需做试验。

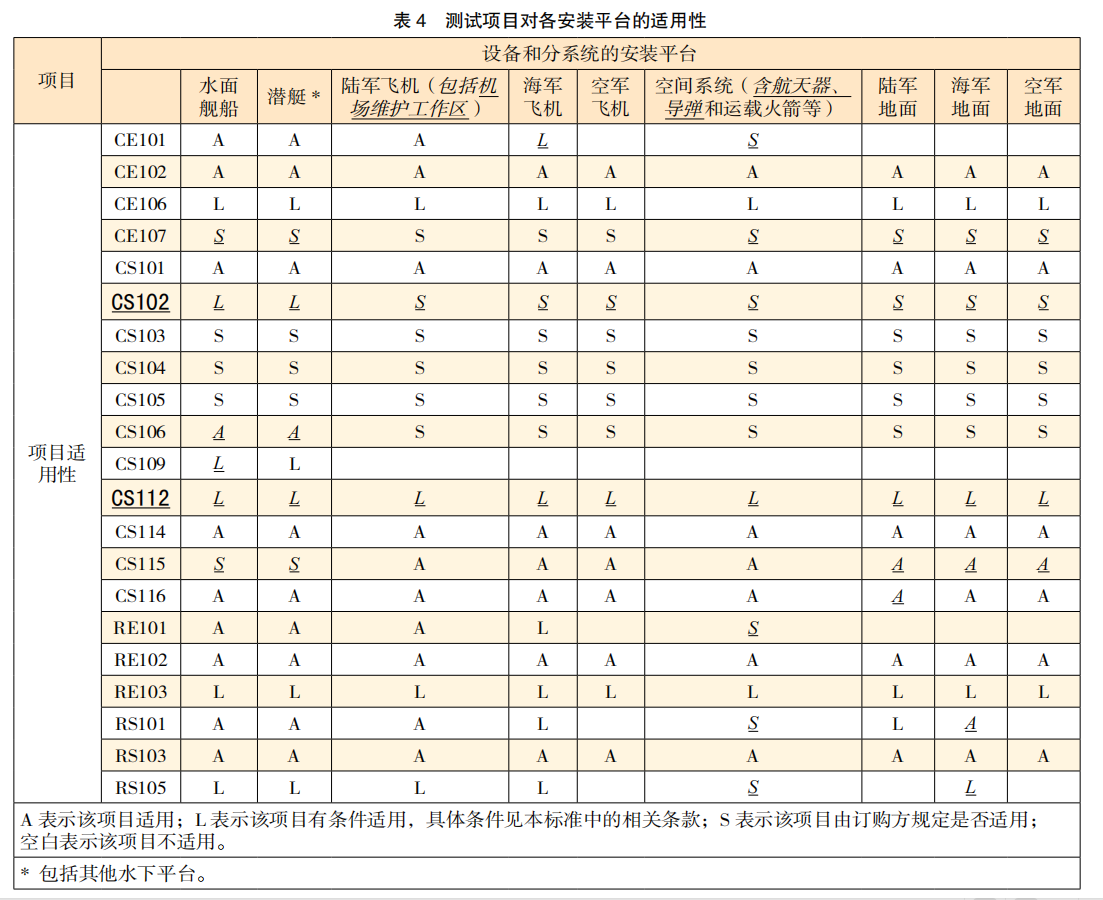

如果产品方面要求符合151B，理解一般就是符合这5项，然后根据产品类型选择特定的测试项目，可以参考这个表格：（工业和信息化部电子四院 陈世钢）
CE102 10kHz～10MHz电源线传导发射测试

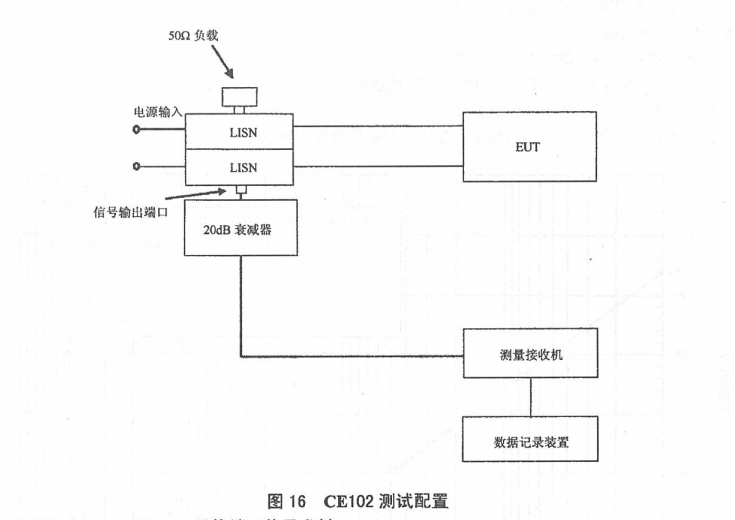

如图所示，这个项目中LISN是一个线路阻抗稳定网络，主要用来隔离噪声、提供稳定的供电阻抗、从电源线提取被测试的信号，EUT是被测试的设备，所以简单来说，这个测试项目就是测试电源系统在运行时对于供电电路的信号干扰情况。

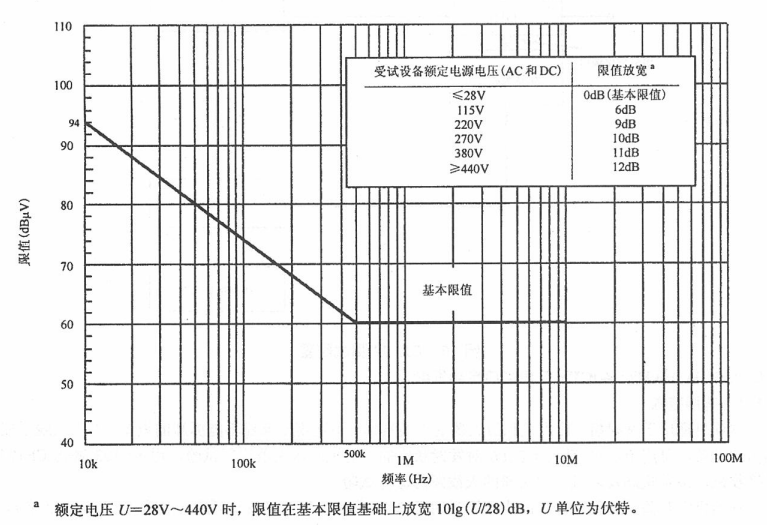

针对不同的电源电压，标准中也给出了不同的标准范围
CS101 25Hz~50kHz电源线传导敏感度
这个项目用来测试系统对输入电源的噪声的敏感度，测试时，在系统正常工作的情况下给电源的输入信号加一个干扰信号，同时监测电源系统的工作状态，需要不能出现功能异常、性能下降、或者其他不良反应。

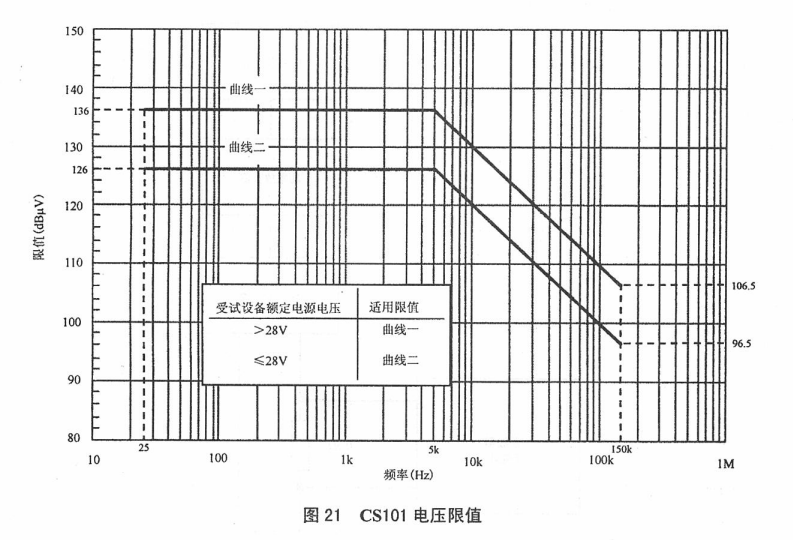

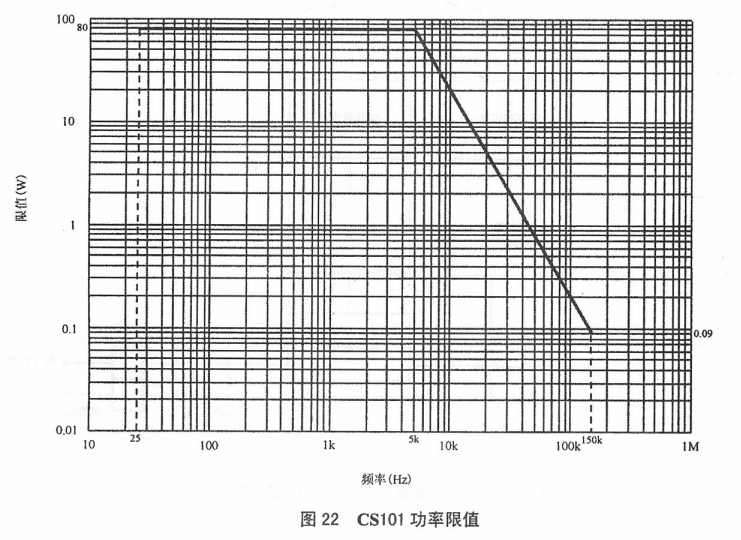

需要说明的是这里引入了一个校验功率值，是在0.5欧电阻上外加信号然后检测该信号在电阻上的功率值，也就是干扰信号的输出功率，意思就是给出了干扰信号的下限，同时给出了一份电压限值，在测试中这两个比较使用相对较小的那个。

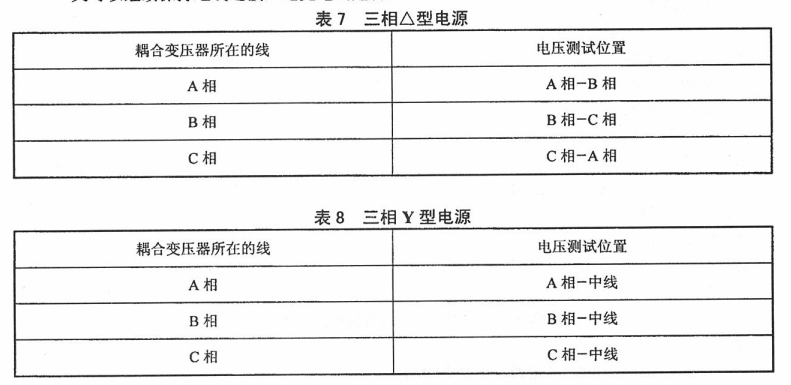

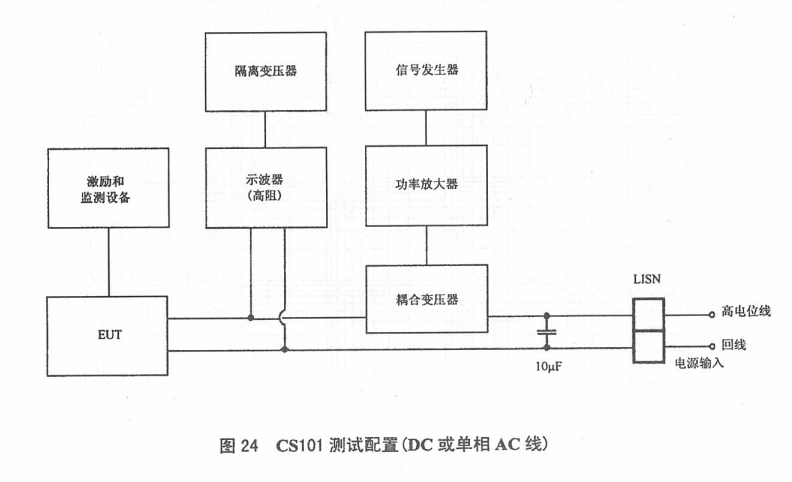

同时，针对不同的电源类型，干扰信号的加载方式也不同，如果是直流电源或者单相交流电源，统一加载在正极输入端或者火线，也就是高电位线。如果是三相交流电源，▲型则是相间加载，Y型加载于相线和中线。
加载时使用耦合变压器加载，所以对于输入电缆，相当于是通过电磁感应产生的干扰。

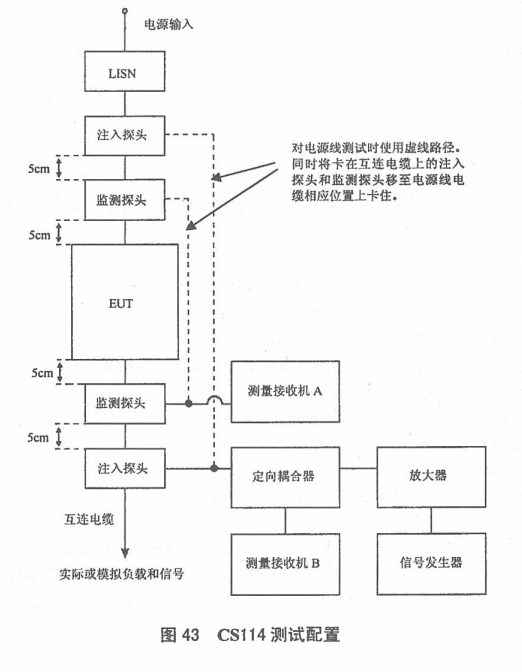

CS114 10kHz~400MHz电缆束注入传导敏感度
与上一项类似，这一项同样是给电缆加载干扰，并且要求设备不能出现功能异常、性能下降、或者其他不良反应。但是区别在于这次需要所有的电缆参与，同时针对加载信号的度量也有所改变，通过检测由信号加载后感应出的电流，记录出需要达到指定电流所需要的输出功率，然后加载此功率在被测试设备上，并监测设备的工作情况。
如果在测试过程中，电缆感应电流高于限值6dB，如果功率没有达到指定输出功率，也认为符合要求。

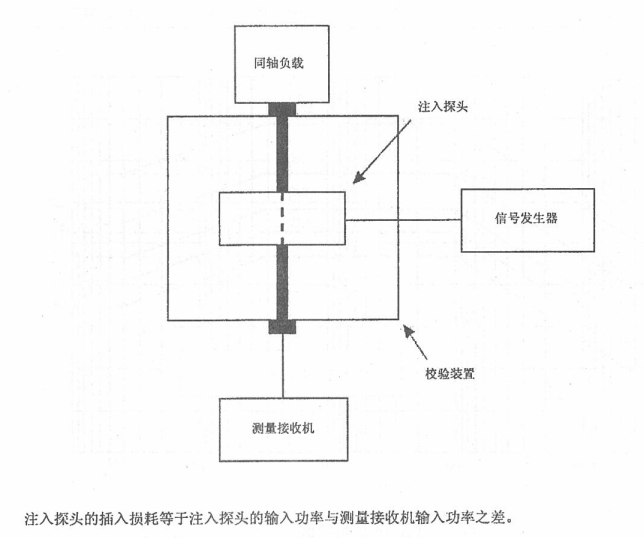

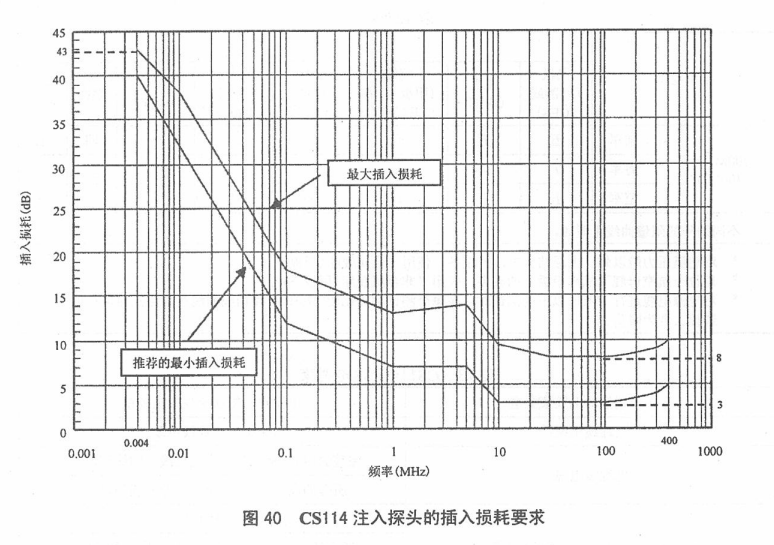

同时，由于在加载时，注入探头存在插入损耗，所以这个也要考虑在内。
